防鼠ADSS光缆

      近二十年间在电力线路大量架设ADSS光缆建设电力通信网络。沿电力线路架设的 ADSS光缆受到鼠类的侵害是导致线路故障最多的原因。如果是一般的地鼠、田鼠,光缆结构采用玻璃纤维纱构成的防鼠光缆一般能够有效的防止被侵害。但是当光缆架空通过树林,如果林区内松鼠的活动密度较大的话,普通玻璃纤维纱或其他添加驱鼠剂的防鼠光缆则无能为力了。
      松鼠种类众多,有花松鼠,丽松鼠,褐腹松鼠等,这些成年松鼠体长可达 20厘米,重量超过 200克,具有很强的噬咬能力,尤其是冬春季节,食物减少时,松鼠的侵害尤为强烈,而且松鼠具有可以切割、撕裂松果的坚硬、锋利的大板牙,普通的玻璃纤维纱根本对他们不构成威胁,要防止光缆被松鼠侵害,必须设置坚硬的保护层,而且保护层材料必须采用硬度超过松鼠牙齿硬度的材料才能有效的保护光缆缆芯不受侵害。
      经过我公司多年研究和长期试验,最新推出新型防松鼠非金属光缆,该专利技术采用在外护层和光纤缆芯之间设置高强度玻璃纤维增强塑料材料保护层,这种采用热固性工程塑料与玻璃纤维纱复合构成强度超过松鼠牙齿硬度的防护层能够有效防止光缆中心缆芯光纤单元受到侵害,经过在四川、云南多地鼠害突出地区中工程应用,这种复合结构的光缆在实际的使用中具有优异的防松鼠侵害能力。

典型规格的防松鼠ADSS光缆的技术参数表
序号 项目 单位 技术参数值
1 光缆芯数 24B1
2 光缆直径 mm 13.1
3 光缆重量 kg/km 190
4 光缆截面积 mm2 134.71
5 标称抗拉强度(RTS) kN 27.5
6 平均运行张力(EDS) kN 6.87
7 最大允许工作张力MAT kN 11.0
8 极限运行张力UOS kN 16.5
9 弹性系数 N/mm2 18348
10 线膨胀系数 10-6/℃ 8.06
11 最小动态弯曲半径 mm 330
12 最小静态弯曲半径 mm 200
13 最大抗压强度(长期) N/10cm 1000
14 最大抗压强度(短期) N/10cm 3000
15 运行、储存、运输 -40~+60
16 光缆运行温度范围 -40~+70
17 光缆衰减系数 dB/km ≤0.22(1550nmm);≤0.36(1310nmm)
18 适用档距
(风速≤30m/s;覆冰≤10mm)
m 300
19 使用场景   电压等级: ≤110KV,自承式架空,防松鼠

\

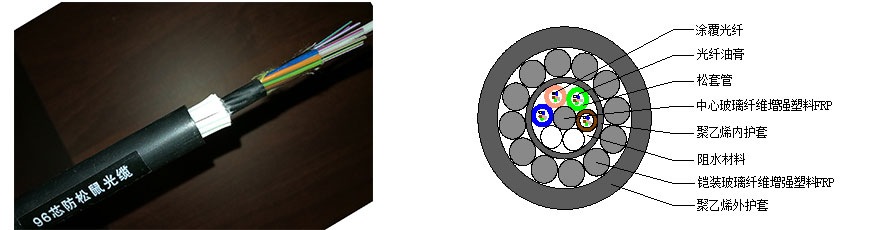

                          图1、光缆实物样品  图                                                             2、光缆结构示意图
