结合设备(OWF型耦合电容器)

\
OWF型耦合电容器概述
OWF型耦合电容器用于高压输电线载波通讯作耦合设备,起到了高压系统与电力载波设备之间的工频隔离和有效传输高频载波信号的作用;也用于电力系统测量控制高频保护及抽取电能装置上作部件。
OWF型耦合电容器技术指标
主要用于频率50Hz或60Hz,电容器在1.2倍
额定电压同时附加30~500KHz通讯波条件下长期运行;
并且在用于星形点有效接地系统时,可以在1.5Un下连续运行30s;
用于带有自动切除对地故障的星形点非有效接地系统时,可在1.9Un下连续运行30s;
用于无自动切除对地故障的星形点非有效接地系统时,可在1.9Un下连续运行8h。
损耗角正切值不超过0.0015.
电容器能承受如下表所列试验电压:




电容器额定工作电(kV) 10 35/√3 110/ √3 220/ √3
一分钟试验电压工频有效值(KV) 30 80 185 395
雷电冲击耐受试验电压峰值(KV) 75 185 450 950
低压端对地试验电压(KV) 10 10 10 10





用户在订货时应明确以下要求:
1)  使用环境的海拔高度;
2)  使用环境温度范围优先选择:-40/A,-25/B,-5/A,-5/C
A,B,C代表不同地区类别的环境空气温度上限,其数值见下表



地区类别
最高环境空气温度      ℃
最高
24h平均
年平均
A
40
30
20
B
45
35
25
C
50
40
30



3)  使用地区的大气污秽等级;
4)  产品运行的系统电压;
5)  额定电容量。

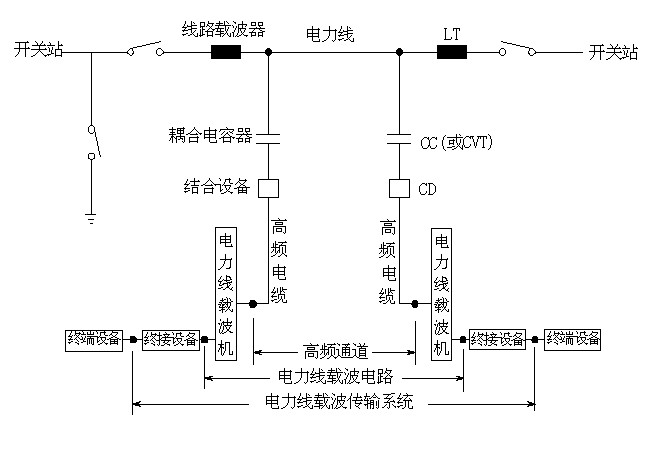

结合滤波器与耦合电容器及线路阻波器的典型应用
