中心管式OPGW光缆
OPGW光缆（Optical Fiber Composite Overhead Ground Wire），中文全称光纤复合架空地线。把光纤放置在架空高压输电线的地线中，用以构成输电线路上的光纤通信网，这种结构形式兼具地线与通信双重功能，一般称作OPGW光缆。

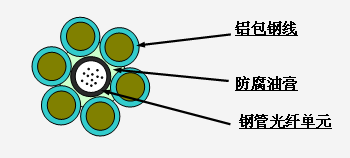

一． 中心管式OPGW
结构特性
——采用不锈钢管光纤单元与其它金属线同时绞合的设计；
——光纤置于不锈钢管内可获得较佳的余长；
——精确设计的光缆截面，保证光缆的电气性能、机械物理特性和热稳定性能；
应用特性
——根据线路技术条件，在不改变光缆结构的前提下，组合铝钢截面的比例，就可以得到满足线路技术要求的产品；
——薄壁不锈钢管式OPGW光缆结构比铝管结构具有更高的抗侧压和抗冲击能力；且不锈钢导电率低、强度高，耐腐蚀性能优异，光纤受到良好的保护；
——不锈钢管内填充油膏，能够防止潮气或水分渗入；调整光纤余长可使光缆具有良好的温度特性；
——高强度、低导电率的铝包钢线承担OPGW自重和外载负荷；利用电荷集肤效应原理，过载或故障短路电流通过外层良导体疏导，有利于对光纤的保护；
——光缆与常规架空地线具有相似的力学、电气特性，方便原有旧地线的更换和新建地线的设计和安装，兼有地线线和通信的双重功能。
——光纤余长可得到精确控制，以保证光缆承受高负荷和大跨距的能力。
| 中心管OPGW光缆常规规格技术参数 | |||||||||
|---|---|---|---|---|---|---|---|---|---|
| 规格型号 | 光缆结构形式 | 光纤较大芯数（芯） | 铝包钢截面 （mm2） |
承载总截面 （mm2） |
外径（mm） | 单位长度质量（kg/km） | 额定拉断力（kN） | 20℃直流电阻（Ω/km） | 40-200℃允许短路电流容量（kA2.s） |
| OPGW-35 | 6/2.7/20AS+光单元1/2.7 | 24 | 34.35 | 35.92 | 8.1 | 244 | 43 | 2.381 | 6.0 |
| OPGW-40 | 6/2.9/20AS+光单元1/2.9 | 24 | 39.63 | 41.33 | 9.0 | 299 | 53 | 1.933 | 9.1 |
| OPGW-45 | 6/3.1/20AS+光单元1/3.1 | 24 | 45.29 | 47.11 | 9.3 | 319 | 56 | 1.810 | 10.4 |
| OPGW-50 | 6/3.2/20AS+光单元1/3.2 | 36 | 48.25 | 50.14 | 9.6 | 339 | 58 | 1.700 | 11.8 |
| OPGW-55 | 6/3.4/20AS+光单元1/3.4 | 48 | 54.48 | 56.49 | 10.2 | 382 | 68 | 1.506 | 15.0 |
| OPGW-60 | 6/3.6/20AS+光单元1/3.6 | 48 | 61.07 | 63.21 | 10.8 | 427 | 76 | 1.345 | 18.8 |
| OPGW-70 | 6/3.8/20AS+光单元1/3.8 | 48 | 68.05 | 70.31 | 11.4 | 475 | 85 | 1.208 | 23.2 |
| OPGW-80 | 6/4.1/20AS+光单元1/4.1 | 48 | 79.22 | 81.67 | 12.3 | 552 | 100 | 1.038 | 31.4 |
| *可根据设计要求设计OPGW光缆结构。 | |||||||||
